Rotatorlänk med svängbroms till 3-tonsrotator

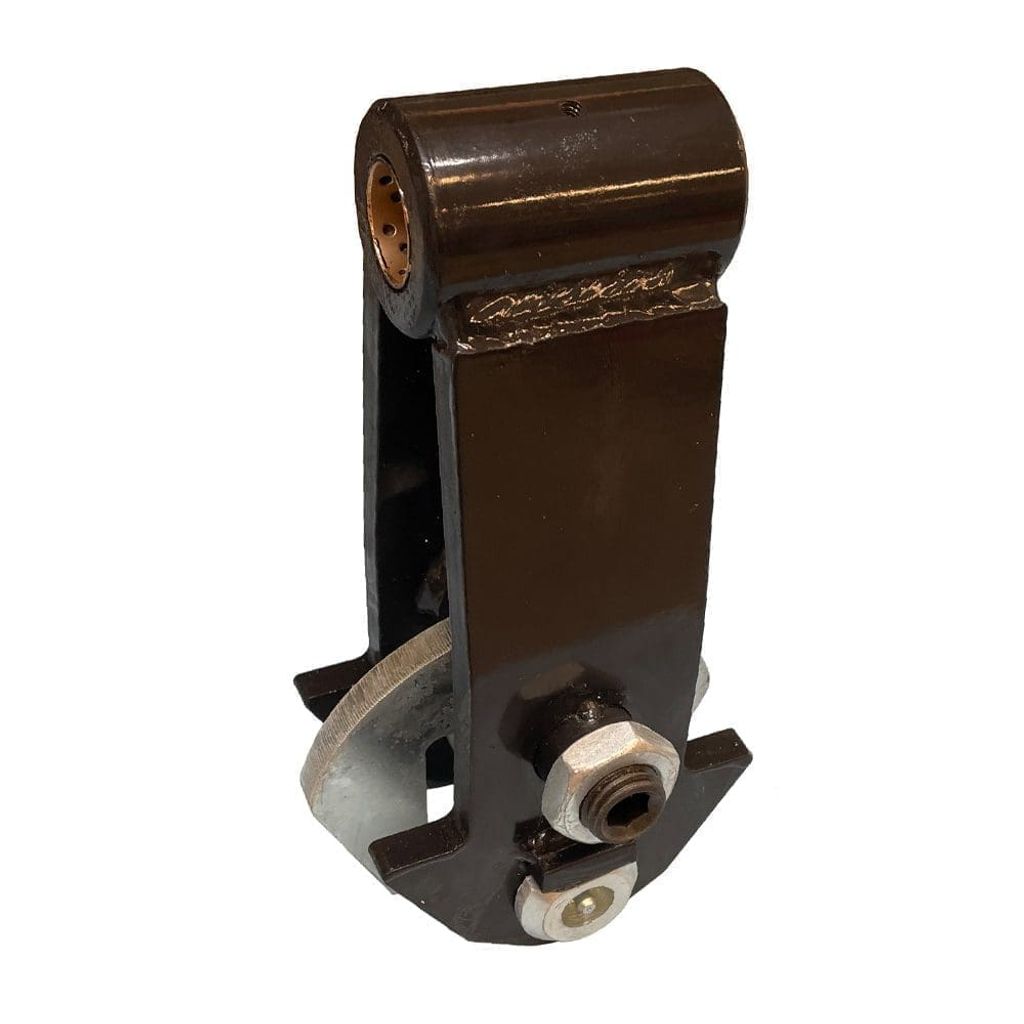

KTS Rotatorlänk KTS7097 med svängbroms

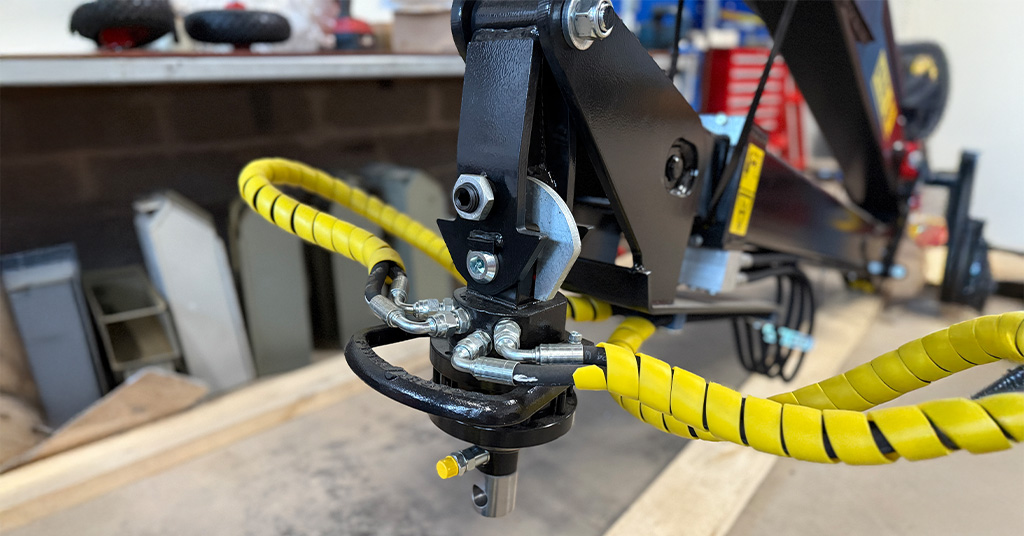

KTS Rotatorlänk med svängbroms i en riktning. Nedre sprint (mot rotator) ingår. Övre sprint (mot krannäsa) ingår ej. Denna rotatorlänk passar bra till våra rotatorer KTS7010 (t.ex. Baltrotors GR30Q och Finn-Rotor CR320).

Varför behövs en rotatorlänk?

Anledningen till att man behöver ha en rotatorlänk är att utan den utsätts kran och rotator för brytkrafter, eftersom det då bara finns en led i en riktning. När man sätter rotatorlänken mellan kranen och rotatorn får man en led i "den andra" riktningen också. En stock som hänger i gripen kan alltså svänga i både X- och Y-led utan att det bryter någonstans.

Vad är fördelen med en bromsad rotatorlänk jämfört med en obromsad?

Dels slipper du vänta på att socken du har i gripen ska "gunga färdigt", dels minskar du risken för att slå sönder något med den gungande stocken. Dessutom är det så att ju mindre stocken gungar, desto mindre blir slitaget på grip och kran. Hur mycket bromsverkan du vill ha på länken justerar du enkelt med de fjäderbelastade skruvarna för bromsbeläggen.

Måttskiss KTS Rotatorlänk KTS7097

A: Håldimension för övre sprint = Ø 25 mm, d.v.s. sprinten mellan rotatorlänken och vikarmen (stickan) på kranen. OBS! Denna sprint ingår ej!

B: Justeringsbultar till bromsen. Närmast bromsplattan D ligger bromsplungen, fjädern och justerbulten.

C: Nedre sprintdimension = Ø 25 mm, d.v.s. sprinten mellan rotatorlänken och rotatorn, som i sin tur är fäst i timmergripen.

D: Bromsplatta.
