Hydraulcylinder

Hydraulcylinder passande KTS Hydraulkran 5,3 (KTSK530) & 6,4 m (KTSK640).

Till äldre kranar ca 2004-2013 på 5,3 och 6,3 m - används cylindern +HC10040650-G.

Till KTS Hydraulkran 5,3 m och 6,3/6,4 m från 2013-2023 används cylindern +HC10040650.

Observera att det är viktigt att kontrollera på kranar från 2023 att länklagerdimensionerna stämmer med produkten man beställer. Se nedan!

Diameter på länklager (kolvstångssida): 40 mm.

Diameter på länklager (cylinderrörssida): 50 mm.

Information om måttangivelser på hydraulcylindrar:

Exempel: HC 100/40-650 (Skrivs ibland t.ex. 100-40-650 eller 100/40x650.)

100 = Cylinderrörets innerdiameter i mm

40 = Kolvstångens diameter i mm

650 = Slaglängden i mm

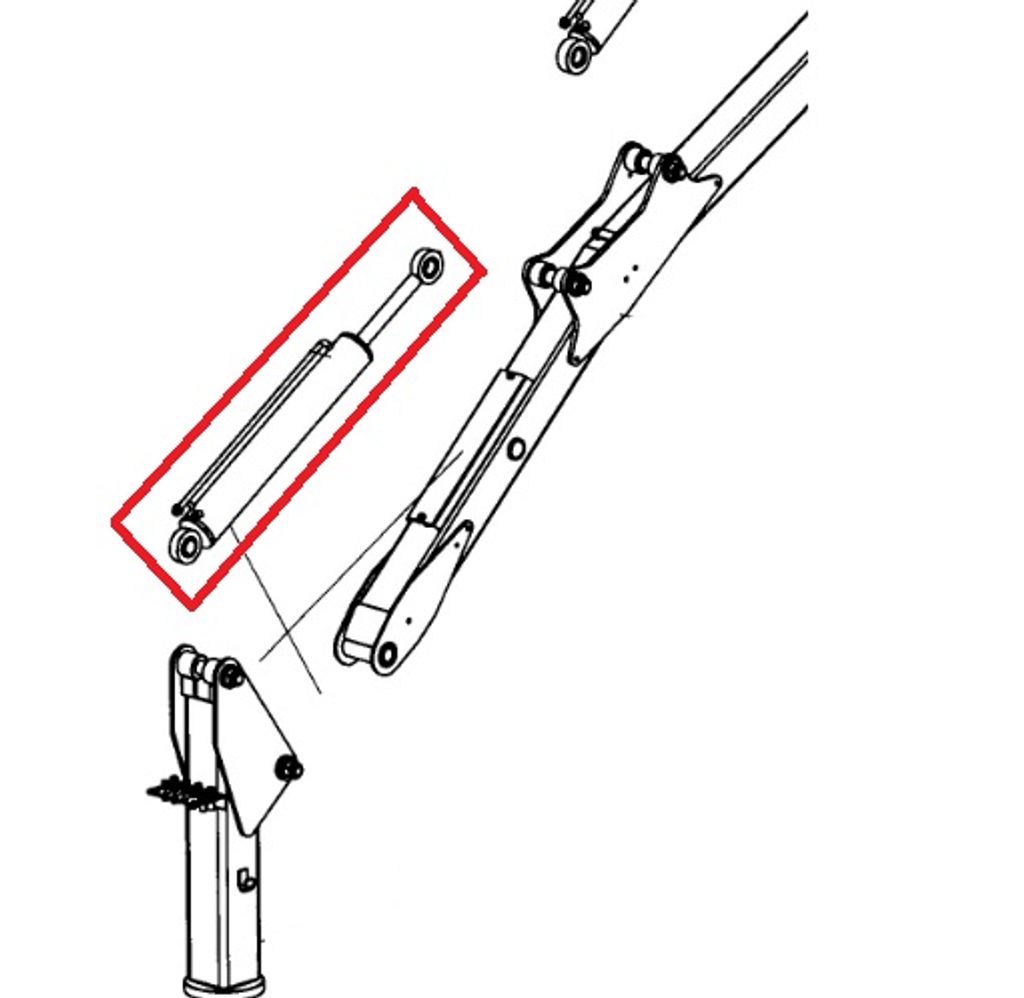

Se reservdelslista för referens!
